BURNIT Pell 40 pellet égőfej szett
A SUNSYSTEM által gyártott 40 kW névleges teljesítményű (minimális 10 kW, maximális 40 kW), fa pellet tüzelésű, automatikus működésű égőfej szett. A szett pellet égőfejből, emelt levegő nyomású tüzelőrostély tisztításból, pellet adagoló/kitároló csigából, az égőfejre épített mikroprocesszor vezérelt kezelő egységből és egy 300 liter űrtartalmú pellet tároló tartályból áll. Felárért, a működtetéséhez WiFi modul is rendelhető.
A pellet égőfejjel a meglévő vegyes tüzelésű kazánok utólagosan is elláthatók. Az égőfejek jellemzően az alsó kazánajtóra, az ajtón a szükséges nyílás és furatok kialakítása után szerelhetők fel. Az égőfej idegentestre való felszereléséhez a gyakorlati útmutatót a következő képre kattintva töltheti le.
A Pell égőfej sorozat két legfontosabb jellemzője, hogy alapfelszereltségben egy automatikus működésű, emelt levegő nyomású tüzelőrostély tisztító rendszerrel, illetve az égőfejen belül egy önálló pellet adagoló csigával ellátott.
A tisztító rendszer 24 órán belül, a programozástól függően 1-6 lalkalommal aktíválódik és egy nyomóventilátorral megtisztítja a tüzelőrostélyt a felhalmozódott nagyobb mennyiségű hamutól. A tisztítási szakaszban kiemelkedő légáramot biztosító, 1300 Watt teljesítményű nyomó ventillátor üzemel. Ennek a műszaki megoldásnak köszönhetően, a magasabb hamu tartalmú pelletek elégetésére is alkalmas az égőfej.
Az égőfejbe épített pellet adagoló csiga a pellet adagolás egyenletességét biztosítja, illetve pellet típustól és minőségtől függően, képes az esetlegesen kisalakosodó és összeégett hamu darabokat a beadagolt pellet előtt tolva azt, hozzájárulni a tüzelő felület tisztántartásához.
A Pell 40 pellet égőfej működése során, a pellet tároló tartályba elhelyezett kitároló csiga a hőigénynek megfelelően automatikusan szállítja az égőfejbe a szükséges pellet mennyiséget. Működése során automatikus begyújtással, kioltással, égőfej tisztítással és égési levegő adagolással működik.

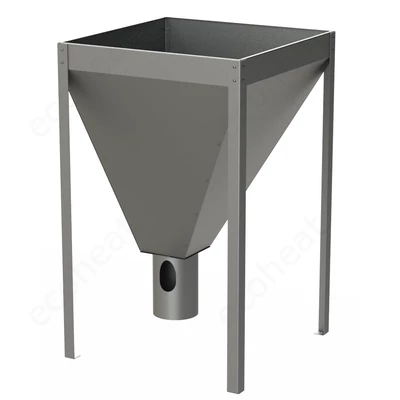

A kazán test mellé épített alapfelszereltségű 300 literes pellet tartály (FH 300) kb. 195 kg pellet betárolására alkalmas. A feltöltött tartályban lévő pellet, a külső hőmérséklettől függően, de még a hideg hónapokban is hozzávetőlegesen 5-7 napra elegendő pellet tárolási kapacitással rendelkezik. A felárért rendelhető, és porfestett burkolattal ellátott 500 literes (FH 500) pellet tartály változat kb. 325 kg pellet befogadására kialakított.
(lásd Kapcsolódó termékek, a termék oldal legalján)
Letölthető prospektus műszaki adatokkal. A letöltéshez kérjük kattintson a lenti képre.
BURNIT Pell 40 pellet égőfej szett legfontosabb jellemzői:
-
BURNIT Pell 40 - pellet égőfej, mely 10-40 kW illetve 25-100% szabályozott teljesítmény tartományban üzemeltethető. Az égőfej automatikus működésű ventilátoros primer és szekunder égési levegő adagolással és emelt levegő nyomású (1300 W) tüzelőrostély tisztítással, pelletadagoló csigával, 5 mm lemez vastagságú tüzelőrostéllyal, égéstér nyomás érzékelővel, foto cellás lángőrzéssel, 1150°С-ig hőálló tűztér kialakítással rendelkezik.
-
A pellet égőfej szett, az égőfejbe gyárilag bekötött hőmérséklet érzékelőkkel együtt szállított. (2 db puffer tartály hőmérséklet érzékelő, 1 db használati meleg víz tartály hőmérséklet érzékelő, 1 db kazán hőmérséklet érzékelő)
-
Villanymotorral működtetett pellet adagoló/kitároló csiga (hossz=1500 mm, átmérő=75 mm), éghetetlen és rugalmas gravitációs ejtőcsővel, a kitároló csiga vég és az égőfej garat cső közvetett összekapcsolásához. A kitároló csiga a pellet tartály gyárilag kialakított pellet csiga vályújába kerül beállításra.
-
A tüzelőanyag adagolása a kazán mellé telepített, galvanizált FH 300 (300 literes) pellet tároló tartályból a hőigénynek megfelelően automatikusan történik.
-
Égőfejbe épített mikroprocesszor vezérelt kazánvezérlés, a következő feladatok ellátására:
-
fűtőköri szivattyú vezérlés vagy puffer vezérlés
-
HMV szivattyú vezérlés
-
kazán hőmérséklet mérés
-
használati meleg víz (HMV) hőmérséklet mérés 1 ponton
-
puffer fűtési meleg víz hőmérséklet mérés 2 ponton
-
automatikus gyújtás és tüzelőanyag adagolás
-
fotocellás lángőrzés
-
az égőfejtől független, a kéményre telepített füstgáz ventilátor működésének szabályzása
-
lefagyás és túlhevülés elleni védelem
-
módosítható levegő ventilátor teljesítmény szabályozás (0-100%)
-
állítható teljesítmény szabályozás
-
automatikus tüzelőrostély tisztítás (pneumatikus)
-
automatikus beállított értékek memória mentése áramszünet esetére
-
programozható elektronikus automata-vezérlés, és automatikus telj. szabályozás
-
téli – nyári használati meleg víz program = indirekt HMV tartály esetén, a kazán a fűtési rendszert nem, kizárólag az indirekt tartályt fűti meg
-
-
Felárért rendelhető WiFi modul, a pellet égőfej táv vezérléséhez, okos telefon, táblagép vagy számítógép felületén keresztül. Android vagy IOs alkalmazás és élő WiFi kapcsolat szükséges.
-
A pellet égőfej leszerelése után (kb. 15-20 perc az időigénye), az alapot adó kazán vegyes tüzelésű kazánként is üzemeltethető.
-
A pellet égőfej pellet minőséggel szembeni elvárása:
-
pellet átmérő 6 vagy 8 mm
-
maximális pellet hossz 50 mm
-
maximális nedvesség tartalom 12%
-
maximális hamu tartalom 1,5-1,8%
-
Letölthető telepítési és kezelési útmutató valamint pellet égőfej katalógus. A letöltéséhez kérjük kattintson a lenti képek valamelyikére.
A BURNIT Pell 40 pellet égőfej szett alapfelszereltsége:
-
40 kW névleges teljesítményű pellet égőfej (10-40 kW minimális-maximális teljesítmény)
-
1500 mm hosszúságú pellet adagoló csiga
-
60 mm átmérőjű és 700 mm hosszúságú garvitációs ejtőcső
-
beépített égőfej vezérlés (2 db puffer tartály hőmérséklet érzékelővel, 1 db használati meleg víz tartály hőmérséklet érzékelővel, 1 db kazán hőmérséklet érzékelővel)
-
FH 300, 300 liter űrtartalmú, burkolat nélküli pellet tároló tartály
-
magyar nyelvű kezelési utasítás
-
3 év garancia a pellet égőfej forgó, mozgó és elektronikus komponenseire a telepítési útmutatónak megfelelő beszerelés esetén - A garancia feltétele az égőfej forgalmazó szervize, illetve a forgalmazó által felhatalmazott szerviz általi garanciális beüzemelés és felhasználói oktatás
A különböző eszközök garanciális beüzemelésnek költségeiről a következő dokumentumból tájékozódhat:
(Az árak nettó árak és nem tartalmazzák a kiszállási költséget. A beüzemelésekhez országos szervizhálózattal rendelkezünk)
Rendelhető kiegészítők (lásd Kapcsolódó termékek):
-
Burnit FH 500 liter űrtartalmú pellet tároló tartály (külső porfestett burkolattal szerelt)
-
WiFi modul
Tulajdonságok
Névleges teljesítmény | 40 kW |
Pellet szállító csiga hossz | 1500 mm |
Égőfej típusa | Pell 40 |
Pellet tartály űrtartalom | 300 lit. |
Tárolási kapacitás | 195liter |
Pellet tartály magasság | 1295 mm |
Pellet tartály szélessége | 810 mm |
Mélység | 810 mm |
Pellet szállító csiga motor teljesítmény | 30 W |
Pellet szállító csiga átmérő | 75 mm |
Elektromos csatlakozás | 230/50 V/Hz |
